Paisaje de parques sobre cubiertas de garajes subterráneos

En nuestras ciudades, el espacio cada vez es mas escaso para aparcar los coches. Por esta razón se aprovecha cualquier lugar conducente para aparcar.
Lo mísmo ocurre con lugares adecuados para ofrecer espacios transitables para dar fiestas o explotar cafeterías o restaurantes a aire libre. Las cubiertas p.e. de garajes, situados en patios interiores se prestan tanto para zonas ajardinadas con tránsito peatonal o con estacionamientos para coches.

El sistema ZinCo a base del elemento Stabilodrain® SD 30 une las cualificaciones para construir zonas ajardinadas así como transitadas por vehículos ligeros, o público en general. Un patio interior con un adecuado ajardinamiento, zonas de recreo y de ocio así como aparcamientos para los coches de los vecinos une todas las condiciones para mejorar el entorno urbano de los ciudadanos.

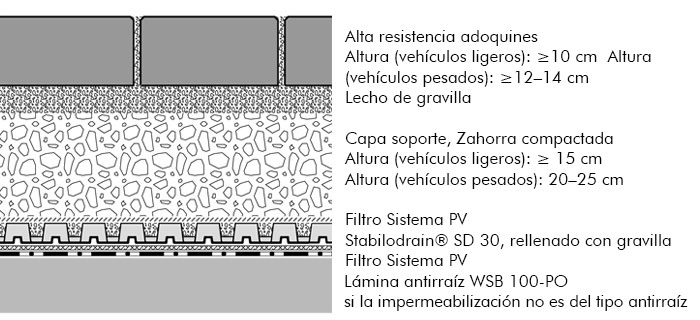

Zona pavimentada

Estructura del sistema

  • 1: Pavimento p.ej. placas de hormigón, adoquinado, mi. de 10 cm
  • 2: Lecho de gravilla, de 3–5 cm
  • 3: Zahorra, compactada, espesor min. de 15 cm
  • 4: Filtro sistema PV
  • 5: Elemento de drenaje Stabilodrain® SD 30, rellenado de gravilla
  • 6: Filtro sistema PV
  • 7: Lámina antirraíz WSB 100-PO (opcional)
Systemaufbau
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7

Bitte beachten Sie, dass eine exakte Zuordnung der Legende in dieser Druckdarstellung nicht für jeden Browser gewährleistet ist. Für präzisere Angaben empfehlen wir Ihnen die CAD-Grafiken im Planungsportal unter www.zinco.de/planungsportal.

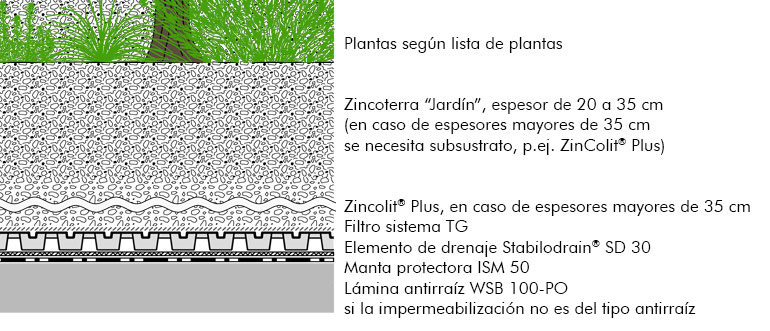

Zona ajardinada

Estructura del sistema

  • 1: Plantas según lista de plantas
  • 2: Zincoterra “Jardín”, espesor de 20 a 35 cm (en caso de espesores mayores de 35 cm se necesita sub-sustrato, p.ej. ZinColit® Plus)
  • 3: Zincolit® Plus, en caso de espesores mayores de 35 cm
  • 4: Filtro sistema TG
  • 5: Elemento de drenaje Stabilodrain SD 30
  • 6: Manta protectora ISM 50
  • 7: Lámina antirraíz WSB 100-PO (opcional)
Systemaufbau
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7

Bitte beachten Sie, dass eine exakte Zuordnung der Legende in dieser Druckdarstellung nicht für jeden Browser gewährleistet ist. Für präzisere Angaben empfehlen wir Ihnen die CAD-Grafiken im Planungsportal unter www.zinco.de/planungsportal.


Datos técnicos

Espesor:
a partir de aprox. 31 cm
Peso propio:
a partir de aprox. 600 kg/m²

Datos técnicos

Espesor:
a partir de aprox. 23 cm
Peso saturado de agua:
a partir de aprox. 310 kg/m²
Capacidad acumulativa de agua:
a partir de aprox. 100 l/m²
